こんばんわ 埃が苦手な工房長です.

他に苦手なのは

蜂とか
蛇とか
練りものです

持久走はもっと苦手です.

さておき
今日は

ハッ

と思いついたことがあったので
少し実験をしました.

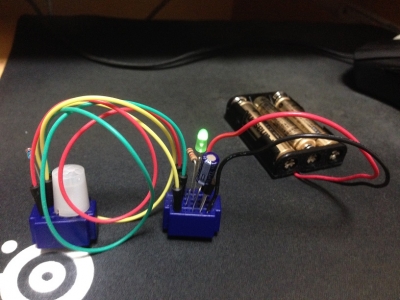

これは人センサの回路です.



でざいんど照明に使ったものと
似たもので
人の動きを検出すると
LEDを光らせます.

センサーの部分は一個一個部品を買って作ると
とても大変なので
ある程度出来上がったパッケージを使っています.

前使っていた物は上手く動くようになったのですが
ちょっとおっきくて使いにくいということで
最初の写真にある(乳白色のやつがそれです)
小ぶりな物を入手しました.

これも前使っていたやつとおんなじだろうと思って
特にちゃんと説明を見ずに買ったのですが
おんなじくつなぐとこうなりました.



本来
人がいるとLEDが点き続けて
いなくなってから一定時間たつと
LEDが消えるとなってほしいのですが

この動画だと手を振っていても
LEDがちかちかしています.

この原因がわからずに考えていたのですが
先日

あーー

って
なりました.

このセンサモジュール(センサ+補助回路)
にはタイマー回路が含まれてないのではないか

説明書を見直すとどうやらそうらしいです.

タイマー回路と言うのは
命令が来てから一定時間
その命令を保持するようなイメージです.

つまり
人がいなくなっても一定時間点き続ける
というのはこの回路の仕事なわけです.

センサー自体は人が周囲に居ても
ずっと安定してそれを検出しているわけではなく
一瞬見失ったり
少し不安定です.

なので
一定時間光らせるようにすることで
一瞬命令が途絶えても
安定して光り続けます.

新しく買ったセンサーくんは
その回路を自分でつけねばいけないようです.

めんどうです.

ちょっと部品も足りなくて
大変なので
とっても簡易的に改善を試みました.



いつも工房長に
見た目だけのために使われる
コンデンサーさんを呼んできました.

コンデンサーは一時的に電気をためることができるので
コンデンサーを挟むことで
一瞬命令が途切れても
LEDが消えなくなりました.

副作用としては
光り始めがゆったりと
ぼやーっとひかりだすのと
きえるときも
ゆったりときえます.

それはそれで雰囲気出てると思えば
自分で遊ぶ分にはこれでもよいかと思います.

製品版のにするときは
違うことを考えようと思います.

実は電子回路はあまり専門ではない工房長ですが
ぼちぼち勉強するとして
本日はこの辺で おやすみなさい
